اختيار المغذيات في ختم التقدم التدريجي: مغذيات الأسطوانة مقابل مغذيات المشبك المؤازرة

في الإنتاج الصناعي ، عند إطعام مواد الملف بدقة في وفاة تقدمية لعمليات الختم ، يؤثر اختيار آليات التغذية بشكل مباشر على جودة المنتج وكفاءة الإنتاج. في الوقت الحالي ، فإن مغذيات الأسطوانة السائدة ومغذيات المؤازرة لديها سيناريوهات تطبيق مميزة بسبب الاختلافات في المبادئ الهيكلية وخصائص الأداء. فيما يلي تحليل مفصل للميزات والنطاقات المطبقة لهذين النوعين من المعدات.

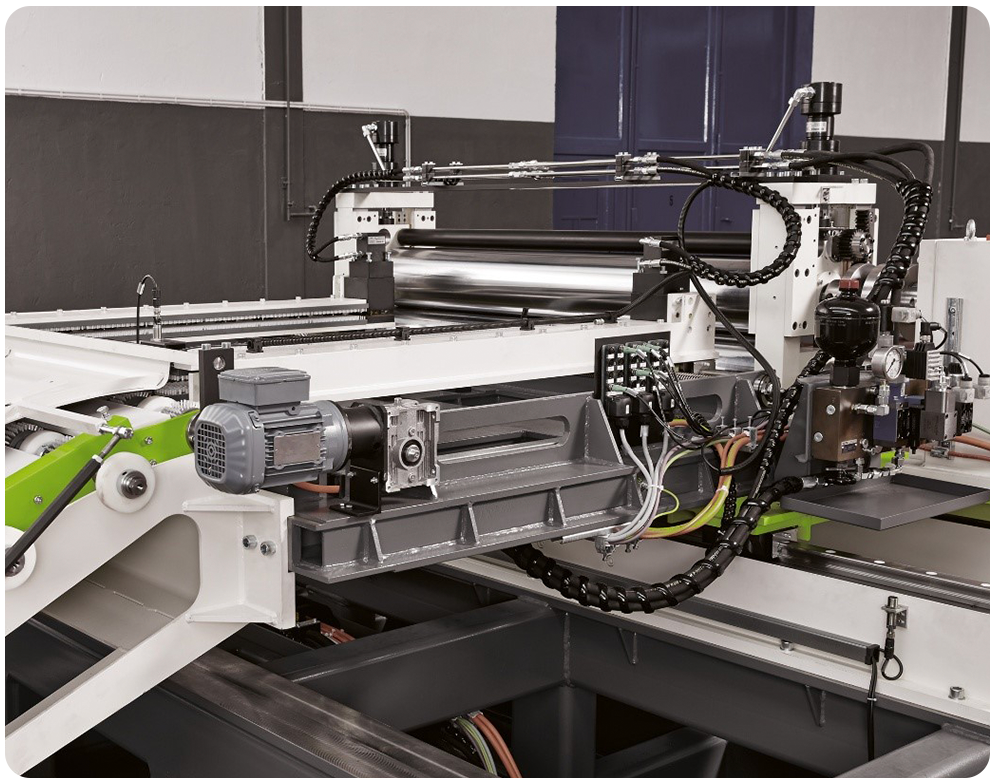

I. Roller Leeder: خيار بسيط ومستقر وواسع

مغذي الأسطوانة هو جهاز تغذية أساسي شائع في الإنتاج الصناعي. يتمثل مبدأ العمل الأساسي في تشكيل المواد من خلال الاحتكاك بين زوج أو أكثر من بكرات ، وتحقيق التغذية المتقطعة مع تعاون مكونات النقل الميكانيكية مثل CAMS والتروس. يحتوي هذا الجهاز على بنية بسيطة للغاية ، تتكون بشكل أساسي من مكونات أساسية مثل البكرات ، وتروس الإرسال ، ومقابض التعديل ، مما يؤدي إلى تكلفة التصنيع من 1/3 إلى 1/5 فقط من مغذيات المؤازرة. الصيانة اليومية مريحة للغاية أيضًا - التزييت المنتظم فقط للبكرات والتروس مطلوب ، مما يجعل تكاليف الصيانة أقل بكثير من تلك الخاصة بمغذيات المؤازرة.

سيناريوهات قابلة للتطبيق لمغذيات الأسطوانة

1. السيناريوهات ذات سمك المواد المستقرة والأسطح غير المنقولة

تعتمد قوة التغذية لمغذيات الأسطوانة على الاحتكاك بين البكرات والأسطح المادية. إذا كان سمك المادة يتقلب بشكل كبير أو أن السطح ناعم للغاية (مثل ألواح الصلب المصنوعة من المرآة أو رقائق الألومنيوم) ، فمن المحتمل أن تحدث مشاكل مثل الانزلاق والتغذية غير المتكافئة. لذلك ، فهي أكثر ملاءمة لمواد المعالجة بسمك موحد وأسطح خشنة نسبيًا ، مثل ألواح الصلب العادية المفتوحة (بدون طلاء) ، وألواح فولاذية ساخنة ، والأنابيب ذات الجدران الكثيفة. يمكن أن تشكل هذه المواد احتكاكًا مستقرًا مع بكرات لضمان التغذية السلسة.

2. السيناريوهات ذات طول التغذية الثابتة وعمليات الإنتاج المستقرة

يتطلب ضبط طول التغذية لمغذيات الأسطوانة طرقًا ميكانيكية ، مثل استبدال التروس أو ضبط عجلات غريب الأطوار. تتطلب العملية برمتها إيقاف التشغيل وتفكيك المكون ، وهو أمر مرهق ويستغرق وقتًا طويلاً. وبالتالي ، فهي أكثر ملاءمة للسيناريوهات ذات أطوال التغذية الثابتة والإنتاج على المدى الطويل لمنتجات التمييز الواحد ، مثل الإنتاج الضخم للحشيات ذات الحجم القياسي وأجزاء الختم ، أو احتياجات الإنتاج مع نطاق طويل طول التغذية (عادةً 300 مم).

3. سيناريوهات مع متطلبات منخفضة لدقة التغذية

عادةً ما تكون دقة التغذية لمغذيات الأسطوانة ± 0.1 ~ 0.3 مم (تتأثر دقة محددة بخصائص المواد ودقة تعديل المعدات) ، ويتأثر بسهولة بعوامل مثل تغييرات سمك المادة وتقلبات الاحتكاك الأسطوانة. لذلك ، فإنه أكثر ملاءمة لسيناريوهات الإنتاج مع متطلبات التسامح الأبعاد الفضفاضة (على سبيل المثال ، 0.5 ملم أو أكثر) ، مثل ختم الحشية البسيطة ، وختم ورقة الحديد في ختم الأجهزة العادية ، أو قطع الصفائح المعدنية منخفضة الدقة.

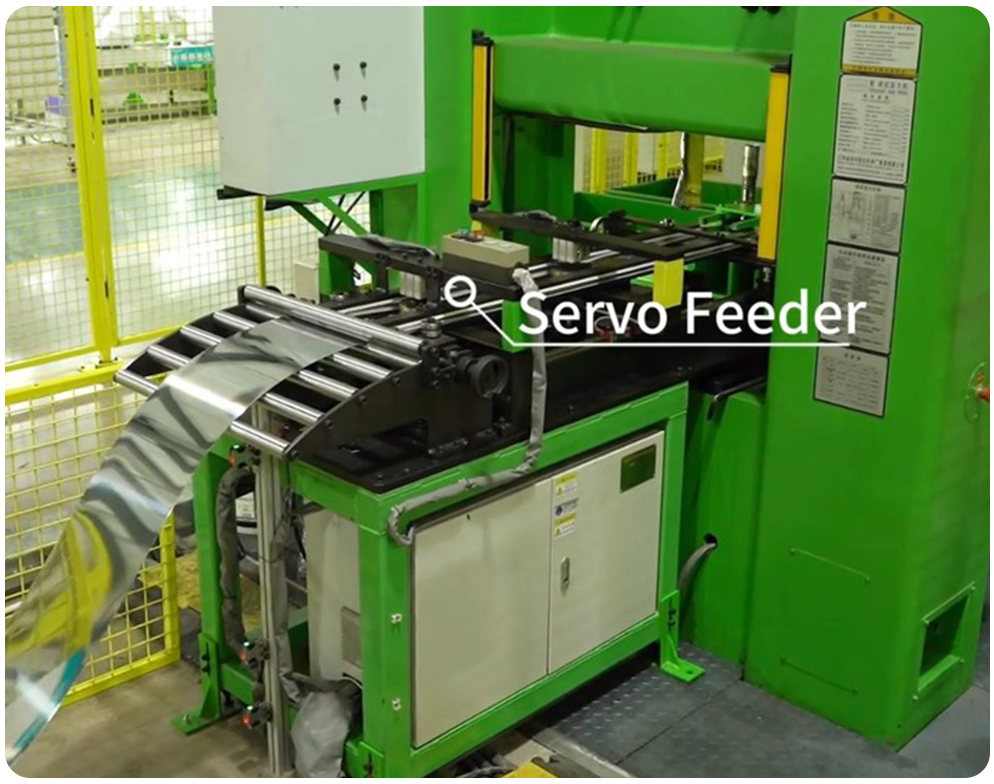

الثاني. مغذية المشبك المؤازرة: الاختيار المفضل للدقة والمرونة العالية

تم تصميم مغذيات المؤازرة لمتطلبات التغذية عالية الدقة ، والتي تتكون من إطار ، رف التغذية ، جهاز التثبيت ، جهاز نقل المواد ، قطرة الزيت ، مربع التحكم ، وغيرها من المكونات. من بينها ، يعد جهاز التثبيط وجهاز نقل المواد من المكونات الأساسية ، حيث يحققون تغذية دقيقة من خلال محرك المحرك المؤازرة وتشكيل التحكم في الحلقة المغلقة مع ترميزات في الوقت الفعلي لأخطاء التغذية الصحيحة في الوقت الفعلي.

الابتكار الهيكلي والمزايا الأساسية للمعدات

تتبنى آلية التغذية التثبيط التي طورتها شركتنا طريقة التثبيت والتغذية في أسطوانة الهواء ، مزودة بمجموعتين من الأسطوانات: إحداها هي أسطوانة تتحرك في التغذية مسؤولة عن مواد القيادة للأمام ، والآخر عبارة عن أسطوانة ثابتة تستخدم لمواد التثبيت بشكل ثابت. تعمل مجموعتان من الأسطوانات معًا من خلال فتح/إغلاق دقيق ودفع التنسيق لتحقيق نقل مستقر للوحات. لتحسين تأثير التثبيت ، يتم تثبيت قرص النحاس الدائري في نهاية قضيب قاذف الأسطوانة ، والذي لا يزيد من منطقة التلامس مع المواد فحسب ، بل يتجنب أيضًا مشاكل التآكل في التثبيت الميكانيكي التقليدي-حتى لو أظهر القرص النحاسي تآكلًا طفيفًا بعد الاستخدام الطويل على المدى الطويل ، بل لن يؤثر على استقرار قوة التثبيت. يوضح التحقق من الاختبار أن طريقة التثبيت هذه يمكن أن تحل بشكل فعال مشكلة دقة التغذية غير المستقرة في المغذيات التقليدية. دقة طول التغذية قابلة للتعديل ، مع الحد الأدنى من الدقة 0.1 مم ، ويمكن أن تتكيف مع نقل المواد بعرض مختلف ، مما يوفر تنوعًا قويًا.

سيناريوهات قابلة للتطبيق لثبات مغذيات المؤازرة

1. سيناريوهات مع متطلبات صارمة لدقة التغذية

مع إمكانية تصحيح الخطأ في الوقت الفعلي للتحكم في الحلقة المغلقة ، تعد مغذيات المؤازرة مناسبة بشكل خاص لإنتاج المكونات عالي الدقة ، مثل قطع الغيار الدقيقة في صناعة الإلكترونيات (الموصلات ، إطارات الرصاص الرقمية) ومكونات الختم عالية الدقة في صناعة السيارات (حذاء المحرك ، إكسسوارات النقل). هذه المنتجات عادة ما تتطلب دقة التغذية في ± 0.1mm.

2. سيناريوهات مع مواد متغيرة أو تقلبات كبيرة السمك

يمكن للمعدات ضبط قوة التثبيت في الوقت الفعلي وسرعة التغذية من خلال البرامج ، والتكيف بسهولة مع مواد من أنواع مختلفة وسمك. سواء كانت ألواح فولاذية مرآة مع أسطح ناعمة أو رقائق ألومنيوم زلق أو ألواح مركبة ذات تقلبات كبيرة من سماكة ، يمكن تحقيق نقل مستقر. هذا يحل المشكلة التي تفيد بأن مغذيات الأسطوانة التقليدية حساسة لخصائص المواد ، مما يجعلها مناسبة بشكل خاص لخطوط الإنتاج مع مفاتيح نوع المواد المتكررة.

3. السيناريوهات ذات مسارات التغذية المعقدة أو احتياجات التعديل المرنة

وهو يدعم منطق التغذية القابل للبرمجة ، وتمكين الإجراءات المعقدة مثل التغذية المجزأة ، والتغذية المتغيرة ، والتغذية المتقطعة ، والتي يمكن أن تلبي احتياجات مفاتيح مواصفات المنتجات المتكررة في إنتاج الدُفعة الصغيرة والتعددات. على سبيل المثال ، عند التحول إلى إنتاج أجزاء الختم بأطوال مختلفة ، يمكن إكمال التعديلات عن طريق تعديل المعلمات من خلال نظام التحكم دون تفكيك المكونات الميكانيكية ، مما يقلل بشكل كبير من وقت التغيير.

4. سيناريوهات مع تكامل خط الإنتاج الآلي

يمكن للمعدات التواصل بسلاسة مع آلات اللكم أو الروبوتات أو معدات الاختبار ، وما إلى ذلك ، من خلال PLC أو الحافلة الصناعية ، والاندماج في خطوط إنتاج آلية بالكامل. في خطوط الختم الذكية ، يمكن أن يدرك الارتباط الكامل للعملية لـ 'التغذية - ختم - اختيار - اختبار ' ؛ في سيناريوهات التصنيع المرنة ، يمكن أن تتلقى معلومات طلب الإنتاج من خلال أنظمة MES وتعديل معلمات التغذية تلقائيًا للتكيف مع احتياجات الإنتاج المخصصة.

5. السيناريوهات التي تتطلب تعديلًا مرنًا لمنطق التغذية

بالنسبة للسيناريوهات ذات التغييرات المتكررة في طول التغذية وعمليات الإنتاج المعقدة ، مثل التناوب إنتاج منتجات متعددة المواصفات أو الإنتاج مع مسارات التغذية المقطوعة أو المتغيرة ، فإن ميزة قابلية البرمجة المتمثلة في تثبيت مغذيات المؤازرة بارزة بشكل خاص. ليست هناك حاجة لإغلاق التعديلات الميكانيكية ؛ يمكن تبديل أوضاع الإنتاج بسرعة عن طريق تعديل المعلمات من خلال نظام التحكم.

ثالثا. خاتمة

في الختام ، تعد مغذيات الأسطوانة عبارة عن خيار 'منخفض التكلفة ومستقر ، مناسب لسيناريوهات الإنتاج البسيطة والمستقرة والمتوسطة إلى المنخفضة ؛ في حين أن التغذية المؤازرة ، مع مزايا أساسية من 'الدقة العالية والمرونة العالية ' ، هي أكثر ملاءمة لاحتياجات الإنتاج الآلية المعقدة والمتطورة. في الاختيار الفعلي ، يجب إصدار الحكم الشامل بناءً على متطلبات دقة المنتج ، وخصائص المواد ، ودفعة الإنتاج ، ومستوى الأتمتة لتحقيق التوازن الأمثل بين كفاءة الإنتاج والتكلفة.
